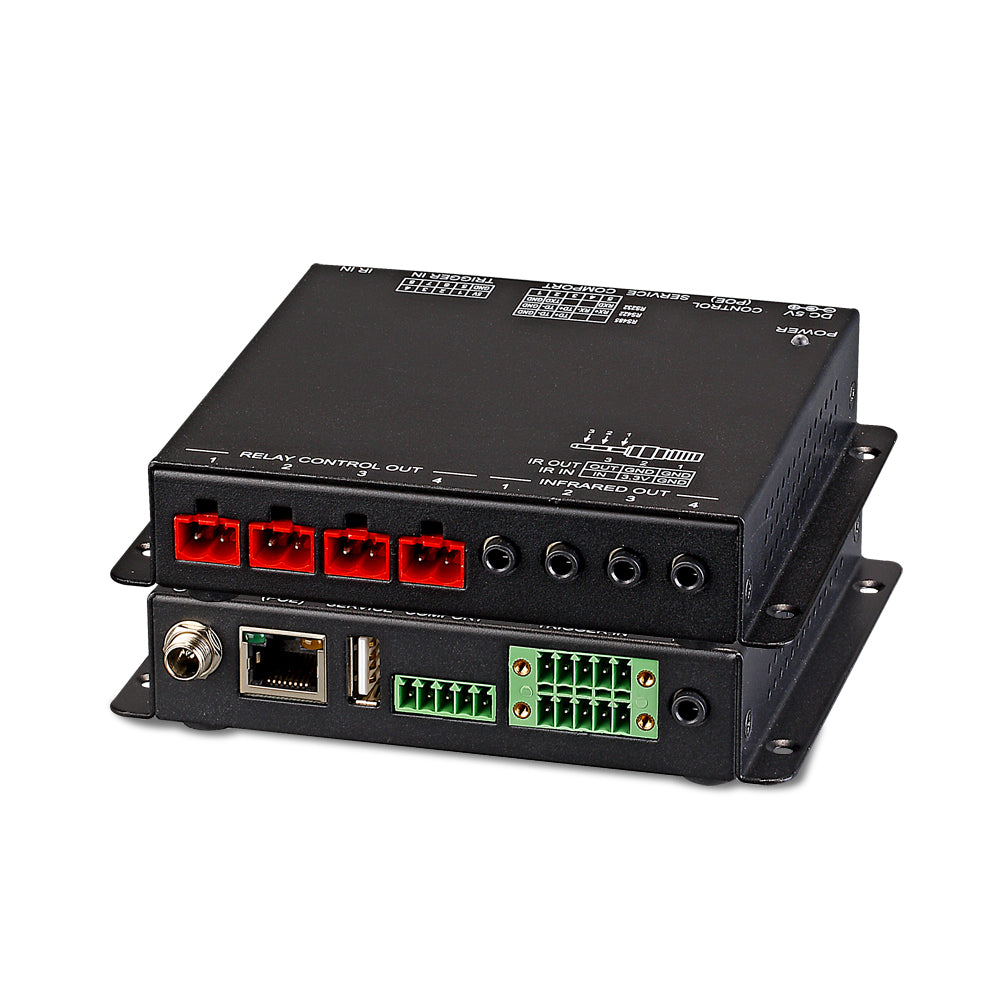

Controlador de relé e IR/RS-232 integrado

Conozca el controlador integrado IR/RS-232 y de relé, un concentrador de control audiovisual compacto y con conectividad en red, diseñado para simplificar la gestión de proyectores, pantallas y equipos multimedia. Con ocho entradas de activación vinculadas directamente a ocho macros de usuario, puede orquestar escenas complejas con una sola acción, desde encender un proyector y bajar la pantalla hasta atenuar las luces y encender un reproductor de Blu-ray.

Por qué destaca este controlador

• Ocho disparadores, ocho macros : crea rutinas personalizadas que se ejecutan con solo pulsar un botón o automáticamente según un horario. Perfecto para aulas, salas de juntas o cines en casa donde la sincronización y la precisión son cruciales.
• Cuatro salidas de relé : conmuta dispositivos como pantallas de proyección, iluminación, cortinas o bastidores sin necesidad de hardware adicional. Una sola caja gestiona el trabajo pesado de la automatización audiovisual real.
• Cuatro salidas IR : controle televisores, reproductores de Blu-ray, reproductores multimedia y otros dispositivos compatibles con IR desde la misma carcasa. Combínelo con la entrada de aprendizaje/extensor IR para capturar y replicar comandos remotos con fiabilidad.
• Aprendizaje IR integrado : capture códigos IR directamente en el sistema para una compatibilidad con control remoto precisa y con capacidad de respuesta.
• Múltiples interfaces de control (WebGUI, Telnet y RS-232) le ofrecen acceso flexible para configuración, monitoreo y ajustes in situ. Controle dispositivos a través de una red o localmente mediante RS-232.
• Opción de alimentación por Ethernet (PoE) : simplifica las instalaciones gracias al funcionamiento con alimentación PoE al usar un switch o concentrador compatible. Si no está disponible, puede usar una fuente de alimentación estándar de 5 V CC.
• Firmware compatible con el campo : actualice el firmware rápidamente a través de USB, manteniendo el controlador actualizado sin tener que regresar al taller.

Diseñado para uso en el mundo real

Ya sea que esté equipando una sala de conferencias corporativa, un laboratorio audiovisual universitario o un cine en casa, este controlador le ofrece una solución única y escalable para automatizar flujos de trabajo comunes. Es ideal para sistemas que requieren control con un solo clic o programado de proyectores, pantallas, iluminación y reproductores multimedia, todo desde una interfaz unificada.

Especificaciones clave de un vistazo

• 1 lector/extensor de infrarrojos (3,5 mm), 8 disparadores (bloque de terminales de 10 pines)
• 4 emisores de infrarrojos (3,5 mm), 4 relés (bloque de terminales de 2 pines), 1 COM (bloque de terminales de 5 pines)
• Control IP (RJ45), más WebGUI, Telnet, RS-232
• Frecuencia IR: 30–50 kHz (30–60 kHz en condiciones ideales)
• Velocidad en baudios: hasta 115200 bps
• Alimentación: 5 V/2,6 A CC (certificación CE/FCC/UL)
• Protección ESD: ±12 kV (aire), ±8 kV (contacto)
• Características físicas: Chasis de metal, color negro, 5.0" x 0.98" x 4.25" (ancho x alto x fondo); Peso: 0.88 lb
• Ambiental: 0 °C–40 °C en funcionamiento, -20 °C–60 °C en almacenamiento; 20–90 % de humedad relativa sin condensación
• Consumo de energía: 3,63 W

Notas sobre alimentación y conectividad

Para controlar dispositivos basados ​​en Ethernet, se requiere una conexión a Internet activa desde un switch o router. Si desea alimentar la unidad a través de la infraestructura de red, utilice un switch o hub compatible con PoE; de lo contrario, necesitará una fuente de alimentación local de 5 V CC. Las actualizaciones de firmware son sencillas en campo mediante USB, lo que mantiene sus capacidades de automatización al día sin interrupciones.

¿Quién se beneficia más?

Los integradores audiovisuales, empresas de alquiler, centros educativos y entusiastas de los hogares inteligentes que buscan un controlador integral apreciarán la sencilla configuración basada en WebGUI para macros, disparadores y ajustes de relés. Resulta especialmente útil cuando se necesitan escenas audiovisuales fiables y repetibles en múltiples dispositivos e interfaces sin tener que gestionar controles remotos independientes ni múltiples sistemas de control.

Consejos prácticos para sacarle el máximo partido

• Planifique grupos de macros que combinen selección de entrada, control de pantalla e iluminación de la sala para crear una escena de “presentación” o “noche de cine” lista para usar.
• Utilice el aprendiz IR para capturar comandos remotos de dispositivos que no exponen de forma nativa las API de control y luego asigne esos comandos a macros para una operación perfecta.
• Aproveche PoE siempre que sea posible para simplificar el cableado y la gestión de energía en entornos de red existentes.
• Documente cada macro con una secuencia clara de encendido y apagado para minimizar el tiempo de configuración durante eventos o clases recurrentes.

El controlador de relé e IR/RS-232 integrado es una solución especialmente diseñada para una automatización AV confiable y escalable que reduce el tiempo de configuración, simplifica el mantenimiento y ofrece un control constante en múltiples dispositivos e interfaces.
