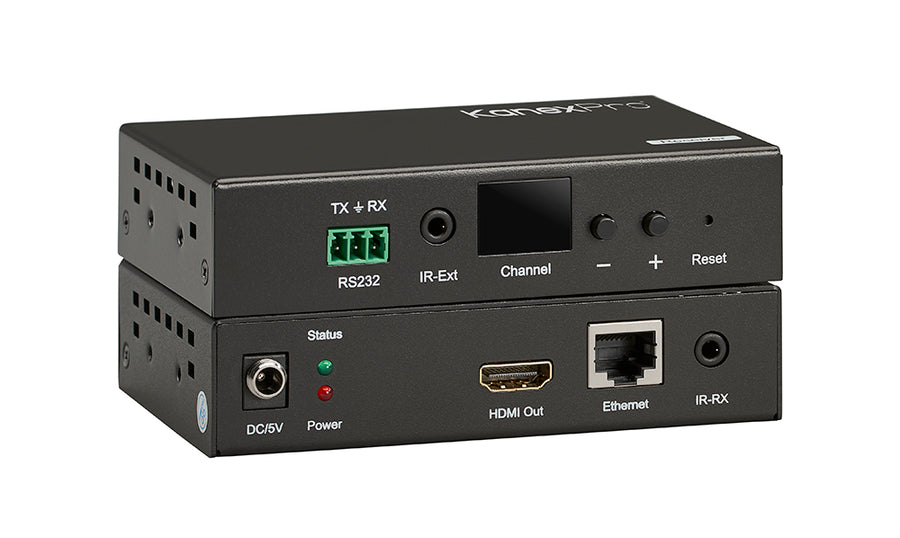

Receptor HDMI® H.264 NetworkAV™ sobre IP con POE y RS-232

Transforme una sola fuente HDMI en una red AV escalable basada en IP con el receptor NetworkAV™ H.264 HDMI® sobre IP con POE y RS-232. Este sistema transmite vídeo y audio nítidos de 1080p a través de Ethernet estándar, ofreciendo una calidad de transmisión AV fiable a múltiples pantallas sin necesidad de cables de vídeo dedicados. El resultado es una solución limpia y con visión de futuro que simplifica la implementación en salas de reuniones, aulas, señalización digital e instalaciones multizona.

Capacidades clave que importan en configuraciones del mundo real

• HDMI sobre IP con alimentación PoE : extienda el video y el audio HDMI a través de una red y alimente dispositivos mediante PoE compatible con 802.3af, eliminando salidas de CA adicionales en cada pantalla.
• Codificación/decodificación H.264 en tiempo real : transmisión pura de 1080p con una tasa de bits de transmisión de hasta 15 Mbps para una reproducción fluida y sin artefactos a través de TCP/IP.
• Transmisión de uno a muchos, de muchos a muchos y de punto a punto : modelos de distribución flexibles que se adaptan a configuraciones pequeñas o campus grandes, con conexión en cascada a través de múltiples extensores.
• Control e integración bidireccionales : RS-232 hasta 115200 baudios, paso de IR de banda ancha (38 kHz a 56 kHz) y puertos de extensión IR para control de fuente desde la pantalla o dispositivos remotos.
• Gestión automática de IP con DHCP : el direccionamiento dinámico simplifica la implementación en redes cambiantes, mientras que las IP predeterminadas (TX 192.168.1.11, RX 192.168.1.12) hacen que la configuración inicial sea sencilla.
• Compatible con HDCP y audio LPCM : listo para entrega segura de contenido y audio de alta fidelidad (48 kHz) en todas las pantallas conectadas.
• Amplia compatibilidad de dispositivos : admite opciones de conectividad DVI y una amplia gama de resoluciones de entrada, hasta 1080p60, en familias de 50 Hz y 60 Hz.
• Control robusto por IR y RS‑232 : utilice la transmisión IR del transmisor y la recepción IR del receptor con soporte para puertos de salida IR externos para administrar fuentes de manera discreta desde el aula, la sala de juntas o el vestíbulo.

Cómo funciona en la práctica

Sistema de dos unidades: un transmisor (TX) acepta una fuente HDMI local y transmite vídeo a través de la red, mientras que un receptor (RX) envía la salida HDMI a una pantalla. La salida RJ45 del transmisor y la entrada RJ45 del receptor establecen el enlace IP, mientras que las salidas HDMI en bucle en ambos extremos permiten una transmisión adicional a pantallas cercanas. El dispositivo puede configurarse con configuraciones de uno a uno, uno a muchos, muchos a uno o muchos a muchos, y puede conectarse en cascada a extensores adicionales para instalaciones más grandes.

Casos de uso ideales

• Vestíbulos corporativos y salas multiusos que necesitan una entrega HDMI confiable a varias pantallas en un piso o campus
• Aulas e instalaciones de formación que requieren tanto distribución HDMI como control centralizado a través de RS‑232/IR
• Entornos minoristas con señalización digital que deben actualizarse a través de la red sin necesidad de volver a cablear
• Salas de control o galerías donde las fuentes deben enrutarse a múltiples monitores con una latencia mínima

Elementos esenciales de conectividad e instalación

• 1 entrada HDMI, 1 salida RJ45, 1 salida de bucle HDMI, puerto Phoenix RS232, puerto IR TX (38–56 kHz), puerto IR Ext.
• 1 entrada RJ45, 1 salida de bucle HDMI, puerto Phoenix RS232, puerto IR RX, puerto IR Ext.
• 5 V CC 1 A; alimentación PoE cuando se conecta a un conmutador de red compatible, no se requiere fuente de alimentación adicional en redes PoE
• Temperatura de funcionamiento: −5 a +35 °C, 5–90 % de humedad relativa (sin condensación), consumo de energía máximo de 3 W
• Las medidas TX y RX son compactas: 119 × 79,5 × 28 mm (0,28 kg cada una)

Rendimiento de un vistazo

• Protocolo: codificación/decodificación H.264 sobre TCP/IP
• Formatos de video compatibles: 480i/480p/576i/576p/720p/1080i/1080p a 60 Hz (y modos selectos de 50 Hz)
• Formatos de audio: LPCM, frecuencia de muestreo de 48 kHz
• Tasa de bits de transmisión: hasta 15 Mbps
• HDCP: compatible con HDCP
• Ancho de banda IR: 38 kHz–56 kHz
• RS‑232: 2400 bps predeterminado, hasta 8 opciones configurables

Configuración de IP, gestión de grupos y confiabilidad

• IP predeterminadas: TX 192.168.1.11; RX 192.168.1.12
• ID de grupo: 00 a 63 para una organización flexible de múltiples unidades
• Administración de red: Compatibilidad con IGMP para administración de multidifusión de conmutadores y enrutadores; capacidad DHCP para direccionamiento dinámico
• Compatibilidad en cascada: ampliación perfecta del sistema a transmisores/receptores adicionales para implementaciones más grandes

Resoluciones y compatibilidad

El sistema admite una amplia gama de resoluciones de entrada de hasta 1080p a 60 Hz, con compatibilidad con los horarios habituales de transmisión y señalización. Para registros y pantallas de alta demanda, esto garantiza una imagen nítida y una sincronización de audio fiable en todas las pantallas conectadas.

Consejos inteligentes para un rendimiento sólido

• Utilice un núcleo sólido CAT5e/6 (patrón TIA/EIA‑568B) para la red troncal para minimizar las interferencias.
• Evite compartir una ruta de tierra entre la pantalla y los dispositivos de red para evitar bucles de tierra
• El cable CAT5e/6 blindado con conectores RJ‑45 de metal ayuda a prevenir destellos de video relacionados con EMI
• Si el LED de encendido TX/RX no está encendido, verifique el enrutamiento del cable para asegurarse de que las rutas Ethernet estén conectadas correctamente (Ethernet a Ethernet, no Ethernet a enlace).

Con su sólido conjunto de funciones, distribución flexible y diseño compatible con redes, el receptor NetworkAV™ H.264 HDMI® sobre IP con POE y RS‑232 es ideal para cualquiera que busque modernizar los flujos de trabajo AV sin sacrificar el control, la confiabilidad o la calidad de la imagen.
