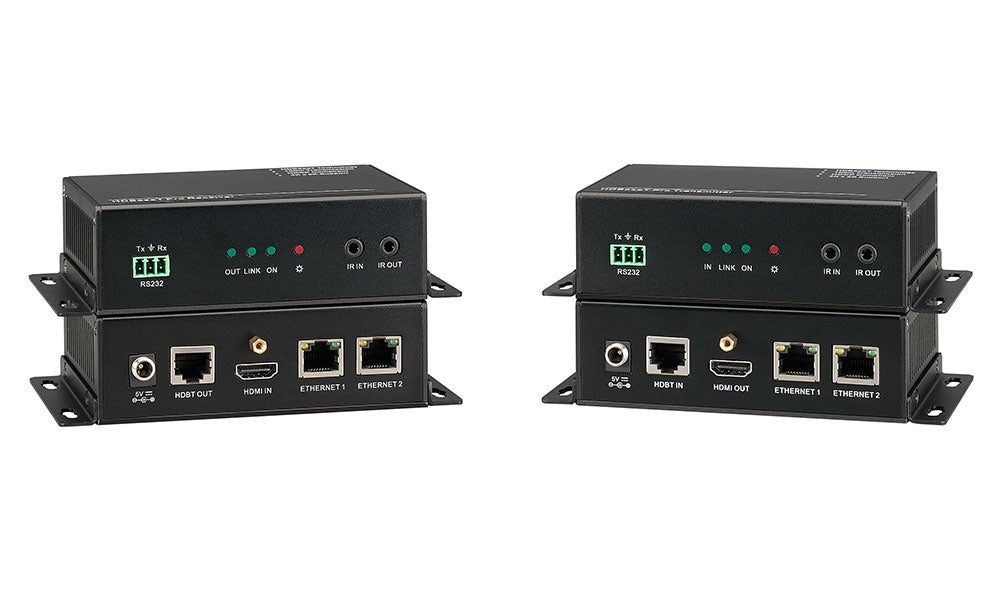

Kit extensor HDMI 4K HDBaseT de 100 metros con conmutador Ethernet de 2 puertos
Extend 4K HDMI, IR, RS-232 & LAN over a Single CAT6 Cable up to 330ft
Kit extensor HDMI 4K HDBaseT de 100 metros con conmutador Ethernet de 2 puertos : Extienda señales HDMI, LAN y de control con un solo cable CAT6, manteniendo un audio impecable y una instalación impecable. Este kit está diseñado para ofrecer señal HDMI sin comprimir hasta 100 metros (330 pies) e incluye un conmutador Ethernet de 2 puertos integrado, control IR y RS-232 para una integración AV perfecta.
Por qué este extensor destaca
A diferencia de los extensores HDMI básicos, este kit combina vídeo de alto ancho de banda con prácticas funciones de red y control en una carcasa compacta y robusta. Admite Ultra HD 4K a 60 Hz con un sólido ancho de banda de 10,2 Gbps, lo que garantiza detalles nítidos y una fluidez de movimiento para contenido exigente. Es compatible con HDCP, CEC y EDID, por lo que funciona a la perfección con una amplia gama de pantallas, reproductores y consolas de videojuegos sin molestos problemas de comunicación.
Qué obtienes y cómo te ayuda
- HDMI sin comprimir de larga distancia a través de un solo cable CAT6 de hasta 100 metros (330 pies) con integridad de señal confiable.
- El conmutador Ethernet de 2 puertos en la ruta de enlace permite que los dispositivos de red o equipos habilitados para PoE compartan una red local sin cables adicionales.
- La entrada/salida IR y RS-232 proporcionan capacidades completas de control remoto y automatización, ideales para salas de conferencias, aulas y cines en casa.
- La compatibilidad con Dolby TrueHD y DTS Master Audio y audio LPCM sin comprimir garantiza un sonido envolvente con calidad de estudio desde su fuente HDMI.
- Los conectores HDMI con bloqueo ayudan a evitar la desconexión accidental y la pérdida de señal en entornos activos.
- Los LED del panel frontal ofrecen comprobaciones rápidas del estado de la actividad del enlace y la autenticación HDCP, de modo que sabrá de un vistazo que la señal es saludable.
- Chasis de aluminio resistente y liviano con orejas de montaje separadas para una instalación flexible en racks, paredes o gabinetes personalizados.
Instantánea técnica
: HDBase-T, modo de conmutación síncrona : 480i–1080p, 3D y 4K a 60 Hz en HDTV; WUXGA (1920 x 1200) en computadoras -
:Hasta 10,2 Gbps :100 m / 330 pies : HDMI 1.4 con compatibilidad HDCP :Compatibilidad con Dolby TrueHD, DTS Master Audio y LPCM (sin comprimir) : IR (3,5 mm), RS-232 (D de 9 pines) y alimentación con conector de bloqueo : 5 V CC, 6,5 W : -20 a +65 °C; 10 %–90 % de humedad :An. 3,30" x Al. 1,18" x Pr. 5,27" (compacto y fácil de instalar) :FCC, CE, UL :3 años de garantía en piezas y mano de obra
¿Para quién es esto?
Ideal para instalaciones audiovisuales profesionales en salas de juntas corporativas, salas de formación, aulas, suites de hospitalidad y redes de señalización digital. También es ideal para aficionados al cine en casa que buscan una solución limpia y escalable para distribuir vídeo 4K y dispositivos multired a una pantalla remota.
Cómo te ayuda a resolver problemas del mundo real
- Distribución de distancia flexible : la transmisión confiable de 4K60 a través de un solo cable CAT6 elimina la necesidad de múltiples conexiones HDMI.
- Paso de red integrado : el conmutador Ethernet de dos puertos integrado simplifica la conexión en red de la sala y la conectividad de dispositivos multimedia.
- Opciones de control profesional : el paso de infrarrojos y RS-232 permiten la automatización centralizada y la operación remota en todo el sistema.
- Rendimiento estable en entornos concurridos : los conectores de bloqueo y el diseño consciente de EMI reducen las caídas de señal y las interferencias en racks de instalación o configuraciones en el escenario.
Consejos de instalación y mejores prácticas
- Utilice cable CAT-6/6a de núcleo sólido para obtener la mejor integridad de señal a más de 100 metros.
- Termine las redes de acuerdo con los estándares TIA/EIA-568-B para garantizar la distribución de pines adecuada y LED de alimentación confiables.
- Se recomienda utilizar cable CAT5/6 blindado con conectores RJ-45 de metal para mitigar la EMI y evitar destellos de video aleatorios.
- Evite utilizar cables cruzados, cables de conexión o acopladores Ethernet al extender dos cables CAT5, ya que esto puede dañar el transmisor/receptor.
- Si el LED de encendido en Tx/Rx no se ilumina, verifique que los cables Ethernet no estén cruzados (Ethernet a enlace vs. Ethernet a Ethernet).
Con su robusto chasis, transmisión HDBase-T precisa y funciones de red y control integradas, este kit extensor ofrece una solución completa de distribución AV en un paquete compacto. Instálelo discretamente en un rack, credenza o pared y disfrute de vídeo 4K fiable, funciones LAN integradas y control flexible, todo ello con una garantía de 3 años.
- Extends 4K HDMI signals up to 330ft (100m) over a single CAT6 cable using HDBaseT technology
- Integrated 2-port Ethernet switch on both TX and RX for LAN access at source and display locations
- Supports resolutions from 480i to Ultra HD 4K, including 1080p/60 and 3D
- Bidirectional IR pass-through for remote control of source or display devices
- RS-232 serial control for integration with third-party control systems
- Multi-channel audio support including Dolby TrueHD, DTS Master Audio, and uncompressed LPCM
- HDCP, CEC, and EDID compliant for broad device compatibility
- Front-panel LED indicators for link status, HDCP authentication, and power
- Locking HDMI and DC power connectors in aluminum enclosures with included mounting ears
| Video | |
|---|---|
| Video Standard | HDMI 1.4 |
| Resolution | 480i, 576i, 480p, 576p, 720p, 1080i, 1080p, 3D, 4K |
| Bandwidth | 10.2 Gbps |
| HDCP | Supported |
| CEC | Supported |
| EDID | Supported |
| Audio | |
| Audio Format | Dolby TrueHD, DTS Master Audio, LPCM (uncompressed) |
| Audio Transmission | Embedded over HDMI / HDBaseT |
| Transmitter I/O | |
| HDMI Input | 1× HDMI (female, locking) |
| HDBaseT Output | 1× RJ-45 |
| Ethernet | 2× RJ-45 (10/100 Mbps switch) |
| IR | 1× 3.5mm In, 1× 3.5mm Out |
| RS-232 | 1× 3-pin captive screw (bidirectional) |
| Receiver I/O | |
| HDMI Output | 1× HDMI (female, locking) |
| HDBaseT Input | 1× RJ-45 |
| Ethernet | 2× RJ-45 (10/100 Mbps switch) |
| IR | 1× 3.5mm In, 1× 3.5mm Out |
| RS-232 | 1× 3-pin captive screw (bidirectional) |
| Extension | |
| Technology | HDBaseT |
| Max Distance | 330 ft (100m) |
| Cable Requirement | CAT5e / CAT6 (shielded recommended) |
| Cable Termination | TIA/EIA T568A or T568B (straight-through) |
| Network | |
| Ethernet Speed | Adaptive 10/100 Mbps, full/half duplex |
| Ethernet Ports | 2 per unit (TX and RX) |
| Performance | |
| Gain | 0 dB – 10 dB @ 100 MHz |
| SNR | >70 dB @ 100 MHz (100m) |
| THD | <0.005% @ 1 kHz |
| Return Loss | <-30 dB @ 5 kHz |
| Differential Phase Error | ±10° @ 135 MHz (100m) |
| Signal Level | 0.3V – 1.45V p-p |
| Impedance | 75O |
| Mechanical | |
| Chassis (each) | W3.30" × H1.18" × D5.27" |
| Weight (each) | 1 lb |
| Enclosure | Aluminum with separate mounting ears |
| Power | |
| Power Supply | DC 5V / 3A adapter (included, one per unit) |
| Power Consumption | 6.5W (per unit) |
| Power Connector | Locking barrel |
| Environmental | |
| Operating Temperature | -20°C to +60°C |
| Humidity | 10% – 90% (non-condensing) |
| Package Contents | |
| 1× HDMI Pro Transmitter | |
| 1× HDMI Pro Receiver | |
| 4× Mounting ears | |
| 2× DC 5V/3A power adapters | |
| 2× IR emitters | |
| 2× IR receivers | |
| 2× RS-232 cables | |
| 8× Screws (3×6mm) | |
| 1× User manual | |
