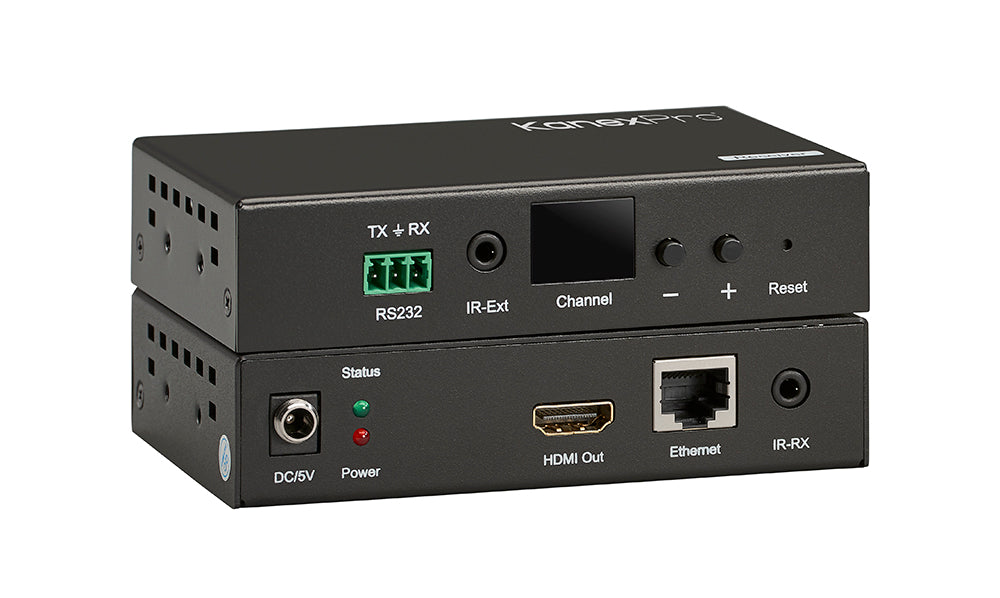

NetworkAV™ H.264 HDMI® 接收器,支持 IP 供电和 RS-232 接口

通过以太网将HDMI®音频和视频信号传输到多个屏幕

跳至产品信息
1 / 1

KanexPro

SKU: EXT-AVIPH264RX

UPC: 813982021204

$149.95
查看完整详细信息

The EXT-AVIPH264RX decodes H.264-compressed 1080p HDMI streams from any EXT-AVIPH264TX transmitter on the same IP network, delivering full HD video and audio to a display over a single CAT5e/6 cable up to 394 ft (120m). PoE support eliminates the need for a local power outlet, making it ideal for ceiling-mounted or hard-to-reach display locations.

Integrators can add EXT-AVIPH264RX units to any existing NetworkAV H.264 system to scale to any number of displays without rewiring. Group ID selection via remote controller or web browser enables any receiver to tune to any transmitter on the network, supporting flexible multi-source, multi-display AV distribution in corporate, retail, and digital signage environments.

  • 解码并扩展纯 1080p 分辨率,最远可达 394 英尺/120 米
  • 具备实时音视频编码和解码功能,可广播 1080p 视频。
  • H.264压缩技术
  • 可与 DVI 连接一起使用
  • 支持一对多、多对多和点对点广播。
  • 双电源输入:符合 802.3af 标准,支持 PoE 和 DC 5V 供电
  • 通过 PoE 网络交换机连接时无需电源。
  • 可以级联到多个扩展器
  • 支持LPCM音频格式
  • 智能IP地址设置:动态主机配置协议(DHCP)
  • 宽带红外透射线用于控制光源(38kHz 至 56kHz)
  • 双向 UART/RS232(最高 115200),可通过遥控器选择 8 组波特率
  • 支持一对一、一对多、多对一、多对多模式,以及大型级联

表现

  • 协议:基于 TCP/IP 的 H.264 编码器
  • 支持的视频格式:480i/480p/576i/576p/720p/1080i/1080p@60Hz
  • 支持的音频格式:LPCM,音频采样率:48kHz
  • 流媒体比特率:15Mbps
  • 符合HDCP标准
  • 红外频率 38-56 kHz
  • RS232 波特率:默认值 2400bps,共 8 种选项

IP设置和群组ID设置:

默认IP:

  • TX:192.168.1.11
  • 接收地址:192.168.1.12
  • 组 ID 组 00 ~ 组 63
  • 交换机/路由器支持请求:支持 IGMP 和 DHCP

发射器上的连接器

  • 输入端口:1 个 HDMI 母口
  • 输出接口:1 个 RJ45 输出接口,1 个 HDMI 环路输出接口
  • RS232 Phoenix RS232端口 IR IR TX端口(支持38K-56KHz)
  • 红外外接端口(支持38KHz)

接收器上的连接器

  • 输入 1 个 RJ45 输入
  • 输出:1 个 HDMI 母口环路输出
  • RS232 Phoenix RS232端口
  • 红外接收端口(支持38K-56KHz)
  • 红外外接端口(支持38KHz)

环境与电力要求

  • 工作温度:-5 至 +35 摄氏度(+23 至 +95 华氏度)
  • 工作湿度范围:5%至90%RH(无冷凝)
  • 电源:直流 5V 1A
  • 功耗:最大 3 瓦

物理尺寸:

  • 尺寸:119x79.5x28毫米
  • 处方尺寸:119x79.5x28毫米
  • 净重 TX:0.28千克 RX:0.28千克

支持的输入分辨率:

频率

解决

50赫兹

576i

576P

720P

1080P

1080i

60Hz/59.94Hz

480i

480P

720P

1080P

30Hz/29.97Hz

1080P

24赫兹

1080P

25赫兹

1080P

VESA 分辨率

频率

解决

50赫兹

576i

576P

720P

1080P

1080i

60Hz/59.94Hz

480i

480P

720P

1080P

30Hz/29.97Hz

1080P

24赫兹

1080P

25赫兹

1080P

实用技巧与建议:

  • 实心芯CAT5e/6或更高规格,符合TIA/EIA-568B压接规范
  • 请勿将显示器与接地线共用。
  • 建议使用带金属 RJ-45 连接器的屏蔽 CAT5/6 线缆,以防止电磁干扰 (EMI) 引起的随机视频闪烁。
  • 如果 Tx/Rx 单元上的电源 LED 指示灯不亮,请检查 CAT5/6 电缆是否交叉连接,例如,以太网线连接到链路而不是以太网线连接到以太网。
Product Diagram
Product Panel
