HDMI 2.0 音频嵌入器 18Gbps HDCP 2.2 4K 60Hz

Insert Optical or Analog Audio into Any HDMI 2.0 Signal

HAECOAX4UPC 813982022393
4K@60Hz HDMI 2.0b Audio Embedder with Optical S/PDIF and 3.5mm Analog Audio Inputs – KanexPro HAECOAX4

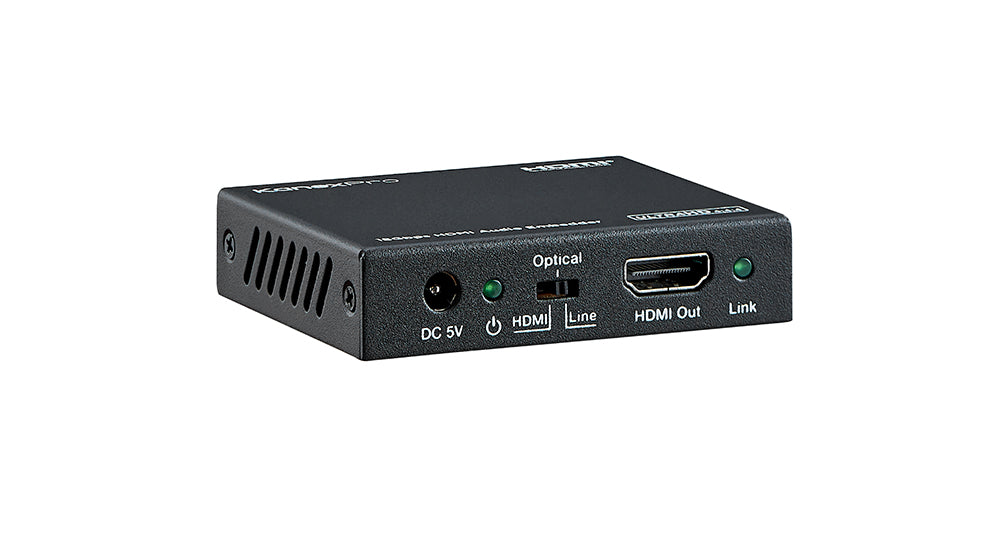

4K HDMI Audio Embedder
4K HDMI Audio Embedder
4K@60Hz HDMI 2.0b Audio Embedder with Optical S/PDIF and 3.5mm Analog Audio Inpu | HAECOAX4 - view 2
4K@60Hz HDMI 2.0b Audio Embedder with Optical S/PDIF and 3.5mm Analog Audio Inpu | HAECOAX4 - view 3
$199.95
In stock

Limited time: 20% off your order. Use FREE20 — apply it in the cart.

Overview
The KanexPro HAECOAX4 is a professional 4K HDMI audio embedder designed for integrators who need to insert external audio from digital optical or analog stereo sources directly into an HDMI signal chain. Supporting 18Gbps HDMI 2.0b bandwidth with 4K@60Hz 4:4:4 and 10-bit HDR pass-through, it accepts audio from a Toslink S/PDIF input or 3.5mm analog line input and seamlessly embeds it into the outgoing HDMI stream. A front-panel dial switch lets the installer instantly select between HDMI audio pass-through, Optical input, or Line analog input — making it ideal for conference rooms, classrooms, and installations where legacy audio sources need to be inserted into an HDMI display or recording chain.
Key features
  • Embeds multi-channel optical (S/PDIF) or analog stereo Line audio into HDMI output
  • HDMI 2.0b (18Gbps), HDCP 2.2 and DVI 1.0 compliant
  • Video resolutions up to 4K@50/60Hz (YUV 4:4:4), 4K@30Hz, 1080P@120Hz
  • 10-bit HDR (High Dynamic Range) pass-through
  • HDMI High Bit Rate (HBR) audio pass-through from HDMI source (switch set to HDMI)
  • Optical audio: LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
  • Analog audio: PCM 2.0CH stereo input via 3.5mm mini-jack
  • Supports CEC bypass for transparent device control
  • Rear-panel 3-position switch: HDMI / Optical / Line, one audio source at a time; Optical or Line replaces the HDMI audio, it is not mixed with it
  • Audio sampling rates up to 192kHz for highest fidelity
  • Compact metal enclosure: 73.5×60.7×17mm, 122g
Video
HDMI ComplianceHDMI 2.0b
HDCP ComplianceHDCP 2.2 and HDCP 1.4
Video Bandwidth18Gbps
Video ResolutionUp to 4K@50/60Hz (YUV 4:4:4); 4K@30Hz; 1080P@120Hz; 1080P 3D@60Hz
Color SpaceRGB, YCbCr 4:4:4, YCbCr 4:2:0
Color Depth10-bit, 12-bit
HDR10-bit HDR (High Dynamic Range) pass-through
Audio
HDMI Audio (Pass-through)LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
Optical Audio InputLPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
Line Audio InputAnalog Stereo 2CH
Audio Sampling RateUp to 192kHz
Connections
Input Ports1× HDMI Type A [19-pin female]<br>1× Line In [3.5mm Stereo Mini-jack]<br>1× Optical In [S/PDIF]
Output Ports1× HDMI Type A [19-pin female]
Mechanical
Dimensions73.5mm [W] × 60.7mm [D] × 17mm [H]
Weight122g
HousingMetal Enclosure — Black
Power SupplyInput: AC 100–240V 50/60Hz; Output: DC 5V/1A (CE/FCC/UL certified)
Power Consumption1.25W
ESD Protection±8kV Air-gap discharge; ±4kV Contact discharge
Environment
Operating Temperature0°C – 40°C / 32°F – 104°F
Storage Temperature-20°C – 60°C / -4°F – 140°F
Relative Humidity20–90% RH (non-condensing)
Package Contents
Includes1× HAECOAX4 18Gbps HDMI Audio Embedder<br>1× 5V/1A Power Adapter
HDMI 2.0 音频嵌入器 18Gbps HDCP 2.2 4K 60Hz panel drawing
HDMI 2.0 音频嵌入器 18Gbps HDCP 2.2 4K 60Hz system diagram
HDMI 2.0 音频嵌入器 18Gbps HDCP 2.2 4K 60Hz applications
