Extensor USB 3.2 Gen 1 (100 m) New

El extensor USB 3.2 Gen 1 (100 m) de KanexPro ofrece una expansión USB de calidad profesional desde un único host USB-C a múltiples dispositivos remotos a través de un enlace CAT6a. Diseñado para entornos audiovisuales, industriales y profesionales, este extensor conecta largas distancias sin sacrificar la velocidad, la fiabilidad ni el control del USB.

Descripción general

Transforme un host USB-C solitario en un ecosistema flexible para múltiples dispositivos con la extensión de un host USB-C a múltiples dispositivos USB . El sistema admite velocidades de datos USB 3.2 Gen 1 de hasta 5 Gbps , lo que garantiza transmisiones de video fluidas desde cámaras USB, pantallas táctiles de alta capacidad y una rápida transferencia de datos para periféricos a través de los 100 metros (328 pies) de cable CAT6a. Diseñado para entornos con interferencias electromagnéticas y ruido, su robusta carcasa metálica y la capacidad PoC (Alimentación por Cable) simplifican la implementación y la confiabilidad en espacios difíciles.

¿Qué hace que este extensor sea único?

• Una entrada de host USB-C se traduce en una distribución USB multipuerto disciplinada en el extremo remoto, lo que agiliza el cableado y la configuración.
• Dos puertos de dispositivos USB-C y dos puertos de dispositivos USB-A en el receptor permiten una combinación de periféricos USB modernos y tradicionales sin adaptadores.
• Extensión de 100 m / 328 pies sobre CAT6a (F/FTP) para instalaciones arquitectónicas limpias en salas de conferencias, salas de control y entornos médicos.
• El PoC bidireccional (24 V) permite el suministro de energía a través del mismo cable, lo que reduce los bloques de alimentación y simplifica el cableado en el sitio (la energía PoC es bidireccional para diseños flexibles).
• El paso GPIO de FSYNC admite la sincronización con cámaras industriales, lo que garantiza una sincronización precisa para capturas de múltiples sensores y configuraciones automatizadas.
• El paso RS-232 proporciona control en serie para dispositivos heredados, instrumentación o equipos que dependen de un enlace de datos tradicional.
• El diseño listo para transmisión incluye un conector RJ45 HDBT-USB3 dedicado, un puerto de firmware/servicio y un tamaño compacto ideal para instalaciones reducidas.
• Detalles de rango y potencia del sistema : potencia de entrada a través de CA 100–240 V, salida CC 24 V/3,75 A y presupuestos de potencia TX/RX (TX: 23 W máx.; RX: 35 W máx.; TX+RX: 68 W máx.) para soportar dispositivos exigentes a través del enlace.

Especificaciones clave de un vistazo

• Velocidad de datos: USB 3.2 Gen 1 hasta 5 Gbps
• Entrada: 1 host USB-C
• Salidas: 2 dispositivos USB-A, 2 dispositivos USB-C
• Distancia de transmisión: 100 m / 328 pies a través de cable CAT6a (F/FTP)
• Suministro de energía: PoC bidireccional de 24 V a través del mismo enlace CAT6a

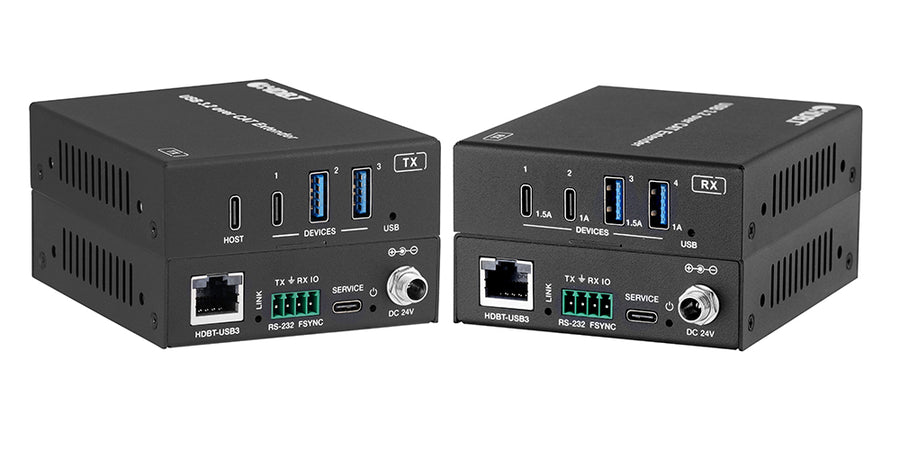

• Conectores en el transmisor/receptor: 1× HDBT-USB3 RJ45 (PoC), 1× RS-232, 1× FSYNC, 1× puerto de SERVICIO
• Alimentación: Entrada CA 100–240 V 50/60 Hz; Salida CC 24 V/3,75 A
• Factor de forma: Par transmisor/receptor en una carcasa metálica compacta
• Peso: Transmisor ~100 g; Receptor ~275 g
• Casos de uso: cámaras USB (incluidas PTZ), pantallas táctiles, periféricos industriales, configuraciones de salas de conferencias, captura de datos médicos y control remoto de equipos.

¿Para quién es esto?

Este extensor está diseñado específicamente para profesionales que necesitan una extensión USB fiable a largas distancias sin sacrificar el rendimiento. Ideal para:

• Captura de vídeo y cámaras USB en aulas, salas de conferencias o salas de control
• Pantallas táctiles y pizarras interactivas en aulas o espacios corporativos
• Sensores industriales, periféricos y dispositivos de registro de datos en entornos con interferencias electromagnéticas (EMI)
• Dispositivos médicos y sistemas de captura de datos que requieren acceso USB remoto
• Control de equipos remotos, estaciones de monitoreo e implementaciones de señalización/pantallas

Cómo resuelve problemas del mundo real

Los cables USB largos suelen degradar la integridad de la señal o requerir extensores USB voluminosos. Este extensor KanexPro elimina estos cuellos de botella combinando:

• Rendimiento USB confiable a distancia: USB 3.2 Gen 1 mantiene un comportamiento sensible del dispositivo a lo largo de 100 m, lo que permite hosts centralizados con periféricos distribuidos.
• Energía y datos en una sola ejecución: la PoC bidireccional reduce los bloques de alimentación y simplifica la instalación en salas, laboratorios y plantas de fabricación.
• Control unificado para dispositivos mixtos: dos puertos USB-C y dos puertos USB-A admiten diversos dispositivos sin necesidad de adaptadores ni dongles.
• Sincronización de cámara y control en serie: FSYNC y el paso RS-232 proporcionan sincronización precisa e integración con equipos profesionales.
• Diseño robusto y compacto: un gabinete de metal mantiene a raya las interferencias electromagnéticas y al mismo tiempo se adapta a instalaciones de montaje en pared o en racks estrechos.

Casos de uso y escenarios de implementación

• Conecte cámaras USB (incluidas PTZ) en un aula o sala de juntas, mientras mantiene la computadora host en un rack o gabinete distante.
• Amplíe pizarras interactivas o pantallas táctiles en aulas o centros de capacitación sin comprometer la latencia ni la resolución.
• Implemente periféricos y sensores industriales a lo largo de líneas de producción, con integridad de señal robusta y control en serie para máquinas.
• Configure la distribución USB de la sala de conferencias para compartir periféricos (cámaras web, micrófonos, teclados, ratones) con control centralizado desde un único host.
• Integre dispositivos de captura de datos médicos en una estación de monitoreo centralizada, preservando el rendimiento del USB con cables de larga distancia.

Consejos prácticos para obtener mejores resultados

• Utilice un cable CAT6a (F/FTP) de alta calidad para minimizar la interferencia en el recorrido de 100 m y preservar las velocidades completas del USB 3.2 Gen 1.
• Planifique la ejecución alimentada por PoC de modo que los dispositivos remotos permanezcan dentro de la capacidad PoC del transmisor, evitando así restricciones de energía en dispositivos USB exigentes.
• Aproveche la transferencia FSYNC al sincronizar varias cámaras de la industria en un solo sistema para lograr una sincronización de cuadros precisa.
• Mantenga los dispositivos RS-232 al alcance del puerto de paso para simplificar la administración de dispositivos seriales y las interfaces del controlador.
• Utilice la actualización de firmware y el puerto de servicio durante la implementación inicial para garantizar que el extensor ejecute las últimas funciones y correcciones.

Recursos

Hay recursos de instalación y documentación disponibles para respaldar una implementación rápida y un funcionamiento confiable, incluidos diagramas de instalación y un portal de servicios para actualizaciones de firmware.

Actualice su estrategia USB de larga distancia con el extensor USB 3.2 Gen 1 (100 m) , el KanexPro EXT-USBC-100M, una solución precisa y capaz para la extensión USB profesional desde un único host USB-C a múltiples dispositivos USB a lo largo de cientos de pies.
